Zastosowanie szynoprzewodów w dystrybucji energii elektrycznej

Koncepcja szynoprzewodów została opracowana w dwudziestoleciu międzywojennym.

(fot. zamontowany szynoprzewód EG BX G 2000A Egsystem w hali magazynowej)

REKLAMA

Pionierem w ich wykorzystaniu były Stany Zjednoczone, które w tamtym okresie przeżywały intensywny boom budowlany. Wielopiętrowe budynki i drapacze chmur, zastosowanie w nich urządzenia, oświetlenie, obsługa wind wymagały znacznie większych mocy niż ma to miejsce w niższych odpowiednikach. W Europie pojawiły się wraz z powojennym boomem gospodarczym, a co za tym idzie również budowlanym.

Współczesne zastosowania

Dziś wykorzystywane są powszechnie przede wszystkim dystrybucji energii elektrycznej ze stacji transformatorowych, przy zasilaniu urządzeń przemysłowych, hal produkcyjnych, wielkopowierzchniowych galerii handlowych. Szynoprzewody obsługują moce znamionowe od 25 A do 5000 A! Ich kanapkowa budowa oraz zastosowane przewodniki, a czystości miedzi, z których są zbudowane (do 99,9%), sprawia, że spadki napięcia zredukowane są do minimalnych wartości, przy bardzo niskiej rezystancji. Szczelna i bezpieczna obudowa, utrudniająca czy wręcz uniemożliwiająca bezpośredni kontakt z wysokim napięciem, przyczynia się do zwiększenia bezpieczeństwa całej instalacji.

Cechy

Istotnym atutem szynoprzewodów jest ich uniwersalność, niezawodność, kompatybilność. Przewagą szynoprzewodów nad standardowymi kablami zasilającymi jest fakt, że w przypadku magistral zasilających wystarczy użyć jednej linii zasilającą. Dają możliwość zasilania urządzeń jednofazowych oraz trójfazowych. Nie bez znaczenia są też oczywiście rozmiary szynoprzewodów, które w stosunku do kabli potrzebują wielokrotnie mniej miejsca.

Szynoprzewody posiadają modułową budowę, dzięki czemu ich montaż, demontaż, rozbudowa jest znacznie ułatwiona. Może być wykonywana przez osoby, po podstawowym szkoleniu.

Szyny wyposażone są w gniazda oraz skrzynki odpływowe. Budowa kolejnych instalacji elektrycznych czy rozbudowa istniejących jest więc w sposób maksymalny uproszczona.

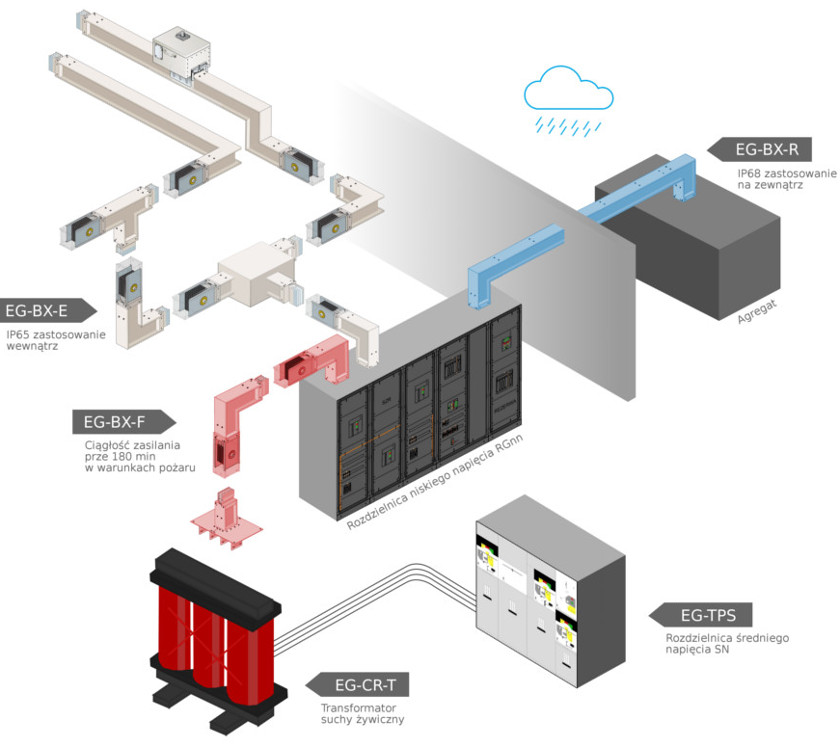

Rodzaje szynoprzewodów

Wyróżnia się kilka rodzajów szynoprzewodów ze względu na obsługiwane moce oraz miejsca, w których są wykorzystywane. Będą to więc szynoprzeowdy:

• dużych mocy;
• odporne na ogień;
• obsługujące odbiorniki ruchome;
• małych mocy;

Podsumowanie

Ich dobór uzależniony jest od potrzeb.  Od realnie zużywanych mocy, od odległości. Zasada jest taka, aby stosować jak najmniejszą ilość łączników oraz optymalizować trasę ich układania. O tym, jakie szyny zostaną użyte w danej lokalizacji, decyduje projektant i specjalista z dziedziny elektryki.

To wszystko sprawia, że szynoprzewody są coraz chętniej stosowane i wypierają standardowe przewody elektryczne, pomimo że te ostatnie bywają tańszym rozwiązaniem.

Źródło: Szynoprzewody z EG System
